Электроплавка бронз и латуней

В этой статье:
1. Плавка в дуговых печах
2. Плавка в индукционных печах

Плавка в дуговых печах

В дуговых печах (рис. 103) плавят оловянные бронзы с невысоким содержанием цинка. Печь очищают и разогревают до 1000—1100°. Сначала в печь загружают плотную шихту, не содержащую цинка, т. е. лом бронзы, лом меди, черновую бронзу. Шихту покрывают флюсом. Когда появится жидкая ванна, печь начинают покачивать для выравнивания температуры металла и ускорения плавки. Жидкую ванну нагревают до 1150—1200°, после чего в нее загружают латунный лом, затем бронзовую и латунную стружку. После расплавления сырья снимают шлаки, вводят олово и свинец. Металл выпускают при 1100—1150°.

 Дуговая печь

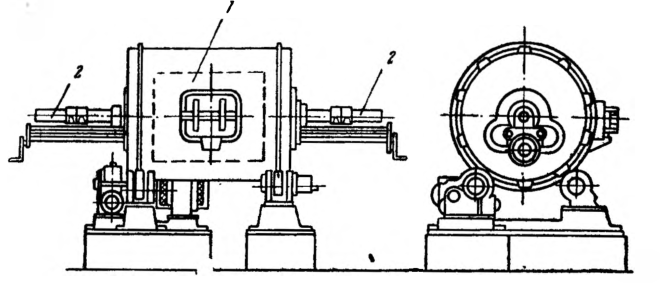

Рис. 103. Дуговая печь: 1 — рабочее пространство печи; 2 — электроды

При плавке в дуговых печах специальных бронз сначала расплавляют лом бронзы, затем вводят медь. Ванну покрывают флюсом. В жидкую ванну загружают стружку и прочие мелкие отходы. Компоненты вводят в виде чистых металлов или в виде лигатур.

Плавка в индукционных печах

В индукционных печах можно плавить латуни. Плавку в печах с сердечником ведут в присутствии в каналах жидкого металла — болота, которое необходимо иметь по условиям работы печи. Болото одновременно играет роль жидкой ванны. Чтобы не заморозить болота, сначала загружают легко плавящуюся шихту, например стружку, затем, когда жидкая ванна увеличится, — лом и обрезь.

В процессе плавки кремнистой латуни в печах ИЛТ-3 шихту загружают в следующем порядке: вначале кремний, затем лом, отходы меди и латунь, а после расплавления этих материалов — цинк и свинец. Если в шихте имеется стружка и корольки, то непосредственно после их загрузки добавляют в качестве флюса криолит из расчета 3,5 кг на 1 г металла. Шихту с содержанием масла и отходы с изоляцией загружать воспрещается.

При плавке шихты, содержащей значительное количество цинка, наблюдается характерное явление цинковой пульсации, заключающееся в том, что при сильном нагреве скопление цинковых паров прерывает кольцо металла в каналах, а следовательно, происходит разрыв цепи индуктированного тока. Явление цинковой пульсации отмечается на амперметре колебаниями стрелки. Цинковая пульсация указывает на достаточность нагрева и готовность сплава.

Черная и цветная металлургия
