Общая характеристика шахтных печей

Конструкции современных шахтных печей для плавки медных, никелевых и свинцовых руд и концентратов показаны на рис. 223—226.

Печь состоит из фундамента, лещади, внутреннего горна, шахты, надколошникового устройства, крепления, воздухо- и водопроводной системы, устройств для загрузки шихты и выпуска продуктов, переднего горна.

Фундамент печи представляет сплошную массивную бетонную плиту, значительно выступающую над уровнем заводского пола. На этой плите расположены внутренний горн и лещадь.

Лещадь печи состоит из стальных или чугунных плит, отфутерованных изнутри магнезитовым или хромомагнезитовым кирпичом.

Внутренний горн расположен в нижней части шахты печи и обычно состоит из магнезитовой кладки, окруженной с наружной стороны кессонами или металлическими плитами.

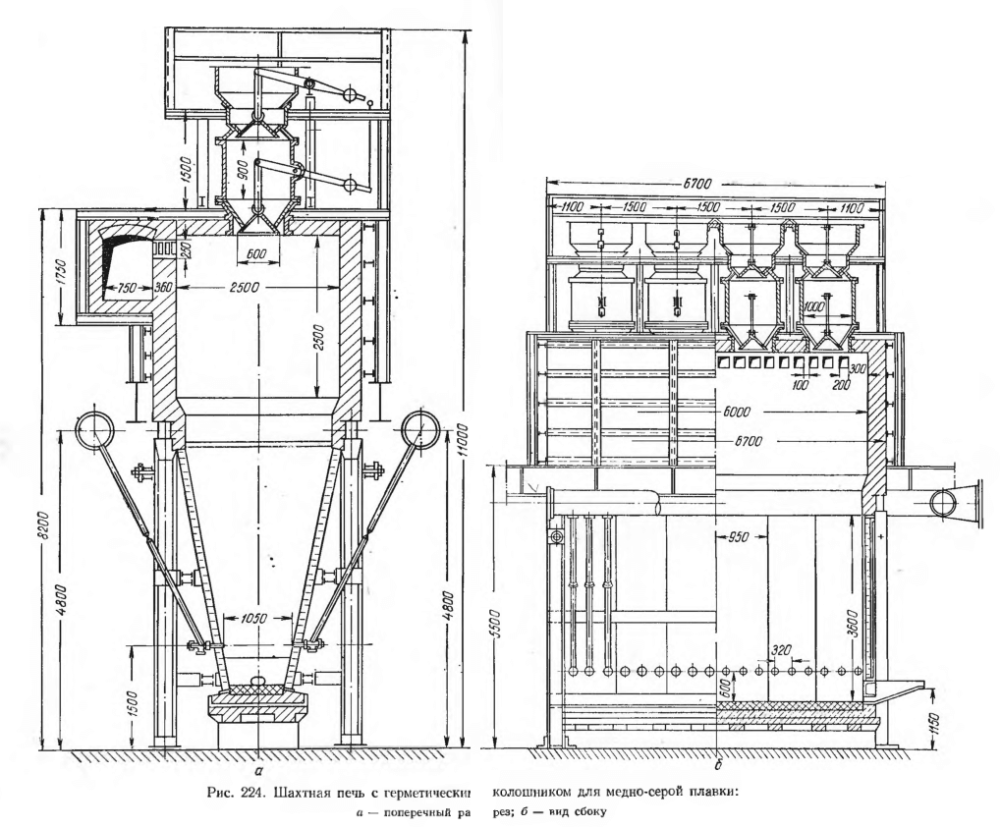

Шахтная печь с герметическим колошником для медно-серной плавки

Шахта печи собирается из отдельных водоохлаждаемых кессонов, скрепленных один с другим болтами и удерживаемых на месте специальным креплением. В нижней части кессонов имеются фурменные отверстия для подачи в печь воздуха.

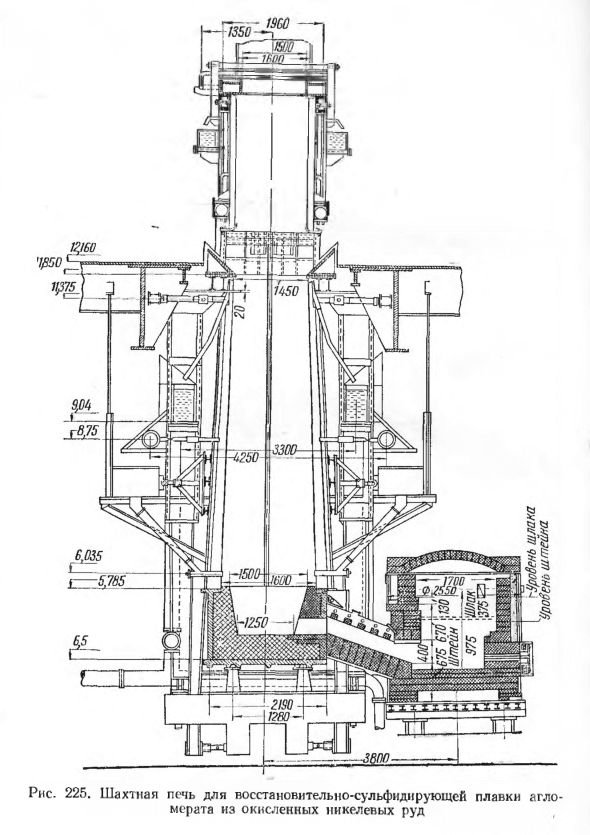

Шахтная печь для восстановительно-сульфидирующей плавки агло­ мерата из окисленных никелевых руд

Надколошниковое устройство состоит из выложенного шамотным кирпичом металлического каркаса, опирающегося на специальные колонны и балки, не связанные с шахтой печи. К верхней части колошникового шатра примыкают газоотводящие трубы. Иногда надколошниковое устройство бывает металлическим с водяным или воздушным охлаждением без всякой футеровки.

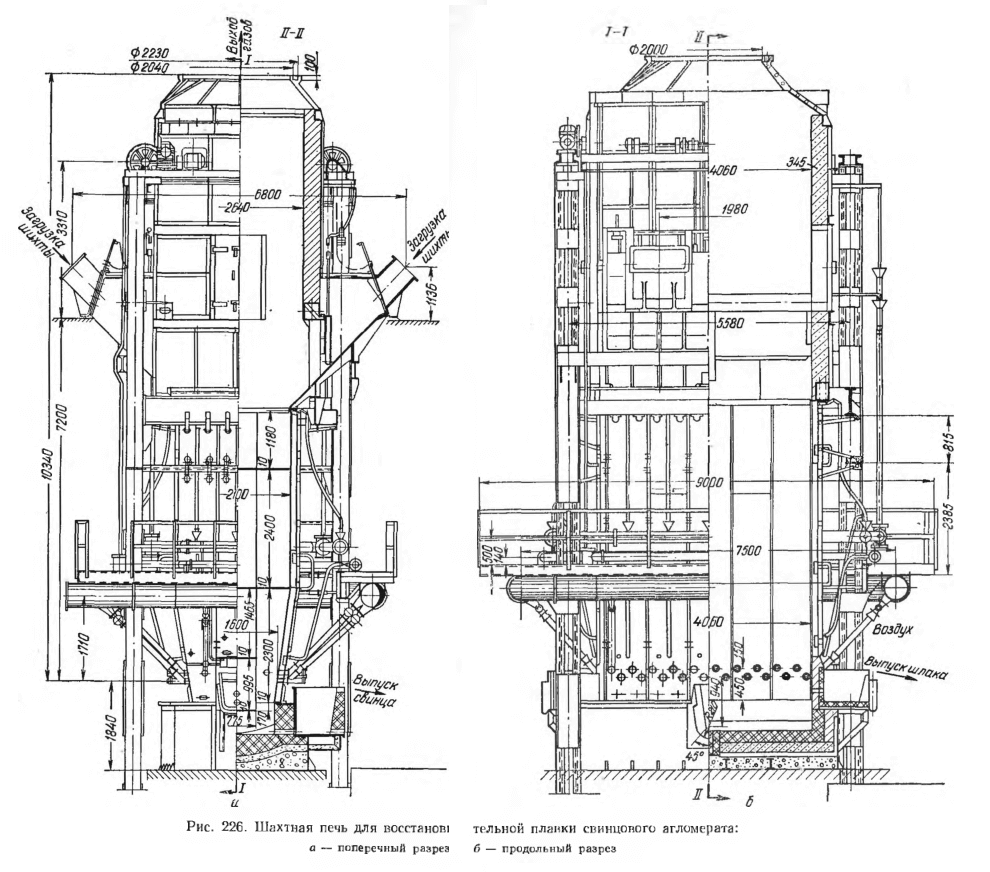

Шахтная печь для восстановительной плавки свинцового агломерата

Крепление кессонов шахтной печи состоит из распорных балок, опирающихся на продольные балки, окружающие печь в виде пояса, или на кольцевой воздухопровод.

Водопроводная система представлена подводящим водопроводом, имеющим ответвления к каждому из кессонов, а также открытыми желобами, собирающими горячую воду из сливных патрубков кессонов.

Воздухопроводная система представлена кольцевым воздухо­ проводом с большим числом фурменных труб, подводящих воздух к каждой фурме. Фурмы располагают в один или два горизонтальных ряда по высоте шахты.

Шихту загружают обычно через окно в продольных стенках колошникового шатра и только в печах для медно-серной плавки для загрузки применяют воронки с конусами, позволяющими герметизировать колошниковое устройство. Герметизация колошника намечается также и в шахтных печах, перерабатывающих окисленные никелевые руды.

Продукты плавки выпускают через отверстие в стенках внутреннего горна, веркблей в свинцовоплавильных печах выпускают из внутреннего горна через сифон.

Передний горн, служащий для разделения штейна и шлака, представляет собой ванну круглой или овальной формы, футерованную магнезитовым и шамотным кирпичом и скрепленную с наружной стороны железным кожухом и балками.

Характеристика шахтных печей, применяющихся в цветной металлургии, приведена в табл. 43.
