Массообменные процессы, условия перемешивания ванны и контакта металла со шлаком, состав отходящих газов и характер плавильной пыли, условия службы футеровки и другие показатели заметно изменяются при переходе на продувку металла кислородом сбоку или снизу, через днище конвертера. От конвертеров верхнего дутья (с подачей кислорода через фурму сверху) конвертеры донного дутья отличаются несколько меньшим удельным объемом (0,6-0,9м3/т стали). Это объясняется тем, что при продувке через дно операции (особенно обезуглероживание) протекают более спокойно, без чрезмерно сильного вскипания, вызванного местным переокислением металла в отдельных участках объема ванны. В центральной части днища на некотором расстоянии от стен устанавливают (при набивке днища) фурмы для подачи кислорода. Каждая фурма обычно состоит из двух концентрически расположенных труб (труба в трубе); по внутренней трубе подается кислород, а в щель внутренней и внешней — защитный газ или жидкое топливо (рисунок 1).
1 — природный газ (или другая защитная среда); 2— кислород

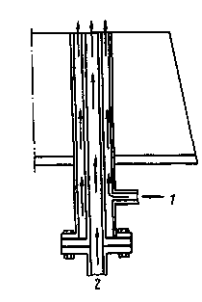

Рисунок 1 – Схема устройства фурмы для донной продувки кислородом в конвертере
Под влиянием высоких температур углеводороды, поступающие через щель между внутренней и внешней трубами, разлагаются (на это расходуется определенное количество тепла):
Благодаря охлаждению около фурменной зоны предотвращается быстрое разрушение фурм и частей днища, прилегающих к фурмам. Обычно расход природного газа, состоящего в основном из метана, составляет 6—7 % от расхода кислорода; расход пропана составляет 3,5 %. Углерод и водород, образующиеся при разложении углеводородов, частично сгорают, частично растворяются в металле. Покидающие ванну Н2 и СО уносят часть тепла. Анализ теплового баланса показал, что приход тепла от частичного сгорания в области фурм углерода и водорода меньше, чем расход тепла на нагрев и разложение углеводородов и на увеличение потерь тепла с отходящими газами. В связи с этим при донной продувке перерабатывается несколько меньшее (на 2-3 %) количество охладителей (лома или железной руды), чем при верхней. При определении давления кислорода перед фурмами и размера внутренней трубы в предварительных расчетах и при моделировании учитываются два случая: 1)при очень высокой турбулентности потока смешение кислорода с защитным газом происходит на выходе из фурмы и стойкость фурм оказывается низкой; 2) при определенных расходах кислорода и газа возможен канальный характер движения потоков через металлическую ванну, при этом ухудшаются условия перемешивания и степень усвоения кислорода (непрореагировавший кислород уходит через ванну в газовую фазу).
При использовании донных фурм в случае необходимости можно продувать ванну снизу не только кислородом, но и инертным газом (или азотом). При продувке через дно по сравнению с продувкой сверху несколько изменяется ход реакций окисления углерода, марганца и фосфора, а также окисленность ванны, наблюдается иной характер пылеобразования, резко возрастает интенсивность перемешивания, увеличивается поверхность контакта газ—металл (по сравнению с верхней продувкой 10-20 раз). Дополнительную поверхность образуют также частицы извести, вдуваемые в металл струей кислорода. Все это существенно улучшает условия образования и выделения СО, в результате возрастает скорость обезуглероживания.
Поскольку помимо кислорода в ванну поступают углеводороды, образующие Н2, Н2О и СО2, пронизывающие ванну пузыри характеризуются меньшим парциальным давлением СО. Уменьшение рсо одновременно с улучшением условий зарождения пузырей СО позволяет без существенного переокисления ванны получать в конце операции металл, содержащий
Примерно так же, как и при верхней продувке, при высоких концентрациях углерода интенсивность обезуглероживания определяется скоростью подвода окислителя. В этих условиях ванна поглощает практически 100 % вдуваемого кислорода. При низких концентрациях углерода интенсивность его диффузии к месту реакции становится меньше интенсивности процесса окисления железа и оксиды железа, не успевшие прореагировать с углеродом, переходят в шлак. Избежать этого можно следующими способами:
- понизить интенсивность подачи кислорода;
- рассредоточить подачу дутья (очень много фурм малого сечения каждая);
- разбавить кислород инертным газом.
Первые два способа практически трудно осуществимы, третий используется на практике. Кислород разбавляется аргоном или азотом.
Благоприятные условия протекания реакций обезуглероживания [О] + [С] =CОr, (FeO) + [С] = СОГ + Fеж обеспечивают по ходу плавки при донной продувке меньшую окисленность металла и шлака. Если при верхней подаче кислорода концентрация FeO в шлаке по ходу всей плавки составляет не менее 15-20 %, возрастая еще более в конце операции, то при продувке через дно содержание FeO в шлаке не превышает 5-7 % (рисунок 2) и только при низких концентрациях углерода возрастает до 15-25%.
1 — продувка сверху; 2—продувка снизу кислородом и порошкообразной известью

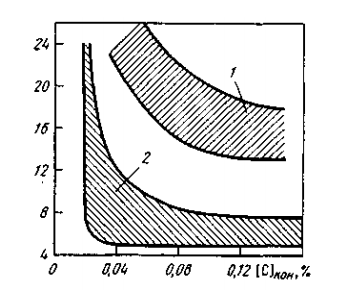

Рисунок 2 – Окисленность шлака при верхней (1) и донной (2) продувке (вместе с кислородом снизу подается порошкообразная известь)
Разбавление газовой фазы продуктами разложения и окисления составляющих, подаваемых для защиты фурм (т. е. снижение рсо), а также очень благоприятные условия для выделения СО приводят к тому, что окисленность металла при донной продувке ниже, чем при продувке сверху.
При донной продувке изменяются условия окисления марганца. Константа равновесия реакции (FeO) + Mn = (МnО) + FeжК= a(MnО)/[Мп] • a(Fe0), т.е. [Mn] = (l/K) ∙ (a(Mn0)/ a(FeO)). Поскольку окисленность шлака при донной продувке заметно ниже, чем при верхней, содержание марганца по ходу плавки выше. При содержании в чугуне 0,5-0,8 % Мп в стали по ходу продувки содержание марганца колеблется впределах 0,25-0,50 %,опускаясь до значений
1 – продувка сверху; 2—продувка снизу кислородом и порошкообразной известью

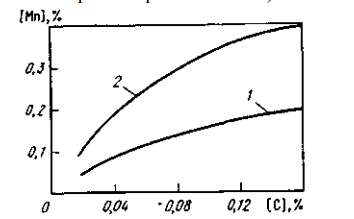

Рисунок 3 – Изменение содержания марганца по ходу продувки в конвертере в зависимости от содержания углерода
Из формулы для константы равновесия реакции дефосфорации
следует, что успешное удаление фосфора (FeO),% обеспечивается при получении шлака с высокой активностью (FeO) и (СаО). Поскольку на протяжении почти всей операции при подаче кислорода снизу шлаки имеют невысокую окисленность, условия для удаления фосфора в эти периоды плавки неблагоприятны и лишь в конце продувки в момент, когда при низких содержаниях углерода окисленность шлака резко возрастает, условия для дефосфорации становятся благоприятными и фосфор начинает интенсивно переходить в шлак. Получить средне- и высокоуглеродистую сталь с низким содержанием фосфора при работе с использованием кусковой извести трудно. Приходится продувать металл до низких содержаний углерода (т. е. добиваться получения в конце плавки окислительного шлака) и затем науглероживать металл в ковше.
Получение низких концентраций фосфора в металле при переделе высокофосфористых чугунов возможно лишь при условии скачивания шлака. При вдувании в конвертер смеси кислорода с тонкоизмельченной известью уже на первых минутах плавки формируется активный основной шлак, в который удаляется фосфор при интенсивном перемешивании до содержания 0,02-0,03 % Р (при переделе чугуна, содержащего 0,2 % Р, получить сталь с низким содержанием фосфора без скачивдния шлака невозможно даже при продувке ванны известково-кислородной смесью. При донной продувке благодаря существенному повышению поверхности контакта газ—металл возрастает количество серы, удаляемой в процессе продувки в газовую фазу. Если при верхней продувке в газовую фазу в виде SO2 удаляется ~10% от общей удаленной серы, то при продувке через дно эта доля возрастает вдвое, причем оказывается, что чем выше интенсивность продувки, тем она выше. Более устойчивые и хорошие результаты десульфурации обеспечиваются при быстром формировании активного основного шлака в случае вдувания извести в тонко измельченном виде вместе с кислородом.
Условия, определяющие содержание газов в стали при продувке снизу, существенно отличаются от условий, соответствующих в верхней продувке. Наиболее важные отличия следующие: 1) температура в реакционной зоне при донной продувке благодаря охлаждающему действию слоя защитных газов и вдуваемой извести ниже, чем в реакционной зоне при верхней продувке; 2) при продувке сверху некоторое количество атмосферного воздуха обычно эжектируется кислородной струей в полость конвертера. В результате в составе газовой фазы в конвертере содержится некоторое количество воздуха, который является источником поступления азота в металл. Чем выше давление кислорода, тем больше «воронка» в том месте, где струя кислорода входит в металл, тем на большую глубину проникает газометаллическая эмульсия и тем больше ее путь (и продолжительность контакта с металлом) вначале вниз, а потом вверх.
При донной продувке чем выше давление кислорода, тем меньше продолжительность контакта дутья с металлом; подсос атмосферного воздуха в полость конвертера при продувке снизу практически отсутствует. Вследствие снижения температуры реакционной зоны, а также в результате уменьшения подсоса атмосферного воздуха при дутье снизу содержание азота в стали ниже, чем при продувке сверху. Обычно содержание азота в конце операции при донной продувке составляет 0,001-0,003 %. Некоторое колебания его содержания объясняются применяемыми методами охлаждения ванны и чистотой кислорода.
Большее значение для получения чистой по азоту стали имеют чистота кислорода и содержание азота в природном газе. При использовании кислорода чистотой -99,8 % и чистого от азота метана можно получить в конвертере в конце продувки сталь, содержащую
Таким образом, в те периоды плавки, когда окисленность металла мала, в зоне контакта пузырей с высоким парциальным давлением рН2О возможен интенсивный переход водорода в металл. Кроме того, возможен и непосредственный контакт водорода с металлом, т.е. Н2(г) → 2[Н], а в зоне разложения углеводородов Натом → [Н]. Одновременно идут процессы удаления водорода вследствие дегазирующего воздействия пузырей СО. В тех случаях, когда плавка заканчивается при очень низких содержаниях углерода (например, при переработке высокофосфористых чугунов), содержание СО в отходящих газах становится в конце продувки очень малым, соответственно повышается парциальное давление водородсодержащих компонентов (Н2О и Н2). Содержание водорода в отходящих газах в этот момент может составлять 20—30 %. Соответственно в этом случае содержание водорода в металле заметно возрастает, и если не принять необходимых мер, то повышенное содержание водорода может ухудшить качество стали.
Для снижения содержания водорода обычно осуществляют кратковременную продувку ванны перед выпуском металла инертным газом. Эту операцию используют также и для уменьшения окисленности ванны. Кратковременная (~1 мин) продувка ванны аргоном обеспечивает достаточное снижение концентрации водорода в металле. Во многих случаях для кратковременной продувки ванны в конце плавки используют более дешевый азот. Переход азота в металл при такой продувке за столь короткий промежуток времени практически незаметен, особенно в случае продувки низкоуглеродистого металла.
Накопленный опыт эксплуатации конвертеров с донной продувкой позволяет отметить следующие особенности этой технологии:
- Рассредоточенная подача кислорода и хорошее перемешивание ванны дают возможность проводить продувку очень интенсивно. Продолжительность собственно продувки при использовании для охлаждения железной руды и-извести составляет обычно 7—8 мин, а при использовании металлического лома и руды— 10—12 мин. Поскольку плавка в конвертере с донной продувкой идет быстрее, соответственно производительность конвертера может быть увеличена (по расчетам, на > 5 %); вместе с тем высокая производительность может быть достигнута лишь при высокой стойкости днищ (при равной стойкости футеровки). При низкой стойкости днищ неизбежны существенные затраты времени на их ремонт и замену.
- Выход жидкой стали при донной продувке несколько выше, чем при продувке сверху (в результате уменьшения выноса плавильной пыли и снижения содержания железа в шлаке), в случае правильно организованной технологии.
- Существенно различие тепловых балансов плавок с продувкой снизу и сверху. При продувке сверху определенное количество тепла теряется с водой, которой охлаждается фурма. Вместе с тем в отходящих газах в конвертере с верхней продувкой много СО2, т. е. заметное количество СО догорает непосредственно в полости конвертера, увеличивая приход тепла. При продувке сверху большее, чем при продувке снизу, количество тепла поступает от окисления железа. При продувке снизу меньше продолжительность продувки, меньше удельный объем конвертера, соответственно ниже холостые потери тепла (т. е. потери тепла на поддержание футеровки в рабочем нагретом состоянии). Вместе с тем при донной продувке больше
тепла теряется с отходящими газами, увеличиваются потери тепла, связанные с нагревом и разложением углеводородов защитного газа. В целом оказывается, что потери тепла при донной продувке несколько выше, чем при верхней, поэтому количество лома, которое можно переработать в конвертере донной продувкой, несколько меньше, чем в конвертере с верхней продувкой. - В связи с более интенсивной продувкой, а также с вводом смеси кислорода с углеводородами при продувке снизу объем отходящих газов в единицу времени примерно на 20 % больше, чем при верхней продувке; в отходящих газах при донной продувке содержится примерно в 5 раз меньше плавильной пыли; средний размер частиц этой пыли существенно меньше (из ванны с пузырями газа уходят мельчайшие частички, которые «витают» в пузырях). Существенным отличием состава отходящих газов из конвертера является высокое содержание в них СО и Н2. При таком составе газов предъявляются очень высокие требования к работе улавливающих установок, прежде всего с точки зрения охраны труда и техники безопасности.
- Особенности ведения плавки при донной продувке и характер состава отходящих газов требуют очень тщательного уплотнения между кожухом горловины конвертера и нижней частью устройства для отсоса и улавливания газов. При такой работе затрудняется организация контроля за ходом операции во время продувки обычными методами (отбор проб металла, замер температуры).
- При переходе на донную продувку изменяются требования к конструкции конвертера и к зданию. Отношение массы садки к объему конвертера может быть увеличено, т. е. в конвертере того же объема можно продувать большую порцию металла. Отношение высоты к диаметру конвертера может быть уменьшено. Изменяются условия проектирования здания: отпадает необходимость в размещении поднимающейся продувочной фурмы и механизмов для ее подъема; при вдувании флюсов в порошкообразном виде снизу вместе с кислородом отпадает необходимость размещения вверху цеха транспорта для подачи к конвертерам добавочных материалов. Все это позволяет уменьшить высоту цеха. Однако при этом необходимы новые решения по конструированию пылеулавливающих устройств, так как они лимитируют высоту цеха в целом. При донной продувке требуются соответствующие конструктивные решения по организации размола и подачи к конвертерам порошкообразных флюсов, подачи природного газа или мазута для охлаждения фурм, подачи инертного газа и т. д. и т. п. Как видно из рис. 15.23, недостатки, присущие конвертерам с верхней продувкой и донной продувкой, исчезают при использовании комбинированной (верхней и донной одновременно) продувки.
