Технологические цепочки в металлургии

Промышленная печь – устройство для тепловой обработки материалов. Для лучшего запоминания особенностей тех или иных печей желательно уяснить место этих печей в основных технологических цепочках металлургических предприятий. Основная, но не самая совершенная технологическая цепочка металлургического предприятия, представлена на рисунке.

На этом рисунке прямоугольниками обозначены основные типы (группы) печей, а овалами и кружочками – название используемого или образующегося материала. Для удобства пользования на схеме не показаны некоторые шихтовые материалы, используемые в ферросплавной, агломерационной, доменной, литейной и сталеплавильной печах, такие как: скрап, бой шамотного кирпича, плавиковый шпат, боксит, песок, марганцевая руда и некоторые другие.

Эта цепочка технологии является общей (полной), но на конкретном металлургическом предприятии могут отсутствовать отдельные типы печей. Чаще всего отсутствуют печи для подготовки сырья. Так, коксовая печь обычно принадлежит коксохимическому заводу, а ферросплавная печь– ферросплавному заводу. Попутно отметим, что печи для подготовки сырья связаны с обработкой пылевидных материалов и поэтому являются самыми неблагополучными с экологической точки зрения.

Технологическая цепочка постоянно совершенствуется с целью исключения из неё комплекса коксовых и доменных печей. Это происходит на базе так называемой безкоксовой металлургии или технологии прямого получения железа (металлизованного сырья). Безкоксовая металлургия подразумевает включение в технологическую цепочку печи металлизации сырья. Структурно эта печь, можно сказать, замещает доменную печь.

Кроме того, с введением установок непрерывного литья заготовок, из технологической схемы удаляется нагревательный колодец. Роль методической печи, как основного элемента схемы, падает до уровня вспомогательной подогревательной печи. Современные заводы в мире создаются на основе схемы, подобной то. Металл, полученный по этой схеме, более качественный и немного дешевле. Качество выше из-за отсутствия кокса, вносящего в сталь серу и фосфор. Дешевизна достигается за счёт исключения из технологической цепочки отдельных структурных элементов.

Возникает вопрос: для чего изучать печи традиционной схемы, если эти схемы мало перспективны в техническом плане? Во-первых, в мире ещё достаточно много печей, работающих по традиционной схеме. Во-вторых, существует множество мини-заводов, не имеющих возможности организовать полную технологическую цепочку и использующих под свои конкретные цели элементы традиционной схемы.

Исходя из современной технологической цепочки, можно перечислить продукты промежуточной обработки, являющиеся товаром на металлургическом рынке: известняк, концентрат железа и руда, бентонит, окатыши, металлизованные окатыши, концентраты ферросплавного производства (концентрат хрома, марганца и т.д.), ферросплавы (феррохром, ферромарганец и т.д.), заготовка, прокат (лист, труба, уголок, швеллер и т.д.).

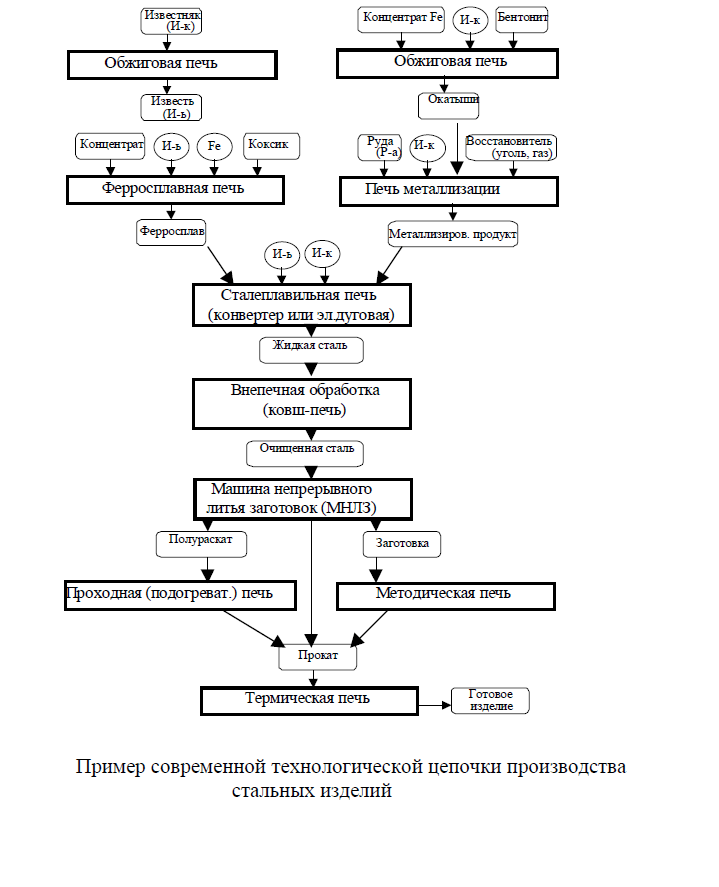

Пример современной технологической цепочки производства стальных изделий
В долгосрочном плане известны тенденции с перемещением печей для подготовки сырья (экологически грязные производства) в беднейшие страны, а электросталеплавильных, нагревательных и термических печей – в богатые, развитые страны.
